Mosógép - Hogyan cseréljük ki a vezérlőpanelt (6)

Kérdés

Hogyan cseréljük ki a vezérlőpanelt

Vonatkozik

• Mosógép

Megoldás

Minden javítási vagy karbantartási művelet előtt mindig olvassa el a termék használati útmutatójának biztonsági tudnivalóit. https://www.electrolux.com/support/user-manuals/

VIGYÁZAT! ÁRAMÜTÉS VESZÉLYE

Mielőtt bármilyen javítási vagy karbantartási műveletet végezne, kapcsolja ki a készüléket és húzza ki a hálózati dugót a konnektorból.

FIGYELEM! SÉRÜLÉS VESZÉLYE

Mindig legyen óvatos a készülékek mozgatásakor. A nehéz készülékeket a legbiztonságosabb, ha két személy mozgatja. Mindig használjon védőkesztyűt és védőlábbelit. Viseljen védőkesztyűt mindenkor, hogy megvédje magát az éles szélektől származó vágásoktól.

FIGYELEM! SZEMI SÉRÜLÉS VESZÉLYE

Viseljen védőszemüveget, ha rugókkal kapcsolatos karbantartási vagy javítási munkálatokat végez.

FIGYELEM! CSÍPŐDÉS VESZÉLYE

Viseljen védőkesztyűt, ha szíjjal kapcsolatos karbantartási vagy javítási munkálatokat végez.

FIGYELEM! FULLADÁS VESZÉLY

A kis alkatrészek nem megfelelőek 3 év alatti gyermekek számára. Minden kis alkatrészt és csomagolást tartsanak távol a gyermekektől.

Csak felnőttek használhatják vagy szerelhetik fel a terméket.

Karbantartási művelet elvégzése előtt minden esetben zárja el a vízellátást a készülékhez. Mindig ürítse ki a készüléket a vízből. A karbantartást mindig álló helyzetben kell elvégezni a készüléken. A maradék víz károsíthatja az elektronikát, ha a készüléket bármelyik oldalára helyezik.

Győződjön meg róla, hogy a terméket csak a meghatározott célra használja, és ellenőrizze, hogy kompatibilis-e a szándékolt termékkel.

Ne használja vagy szerelje fel a terméket, ha az sérült.

Vegye figyelembe, hogy az önálló javítás vagy a nem szakmai javítás biztonsági következményekkel járhat, ha nem megfelelően végzik el, és érvénytelenítheti a garanciát. A szükséges szaktudás birtoklása alapvető.

HOGYAN CSERÉLJÜK KI A VEZÉRLŐPULTOT

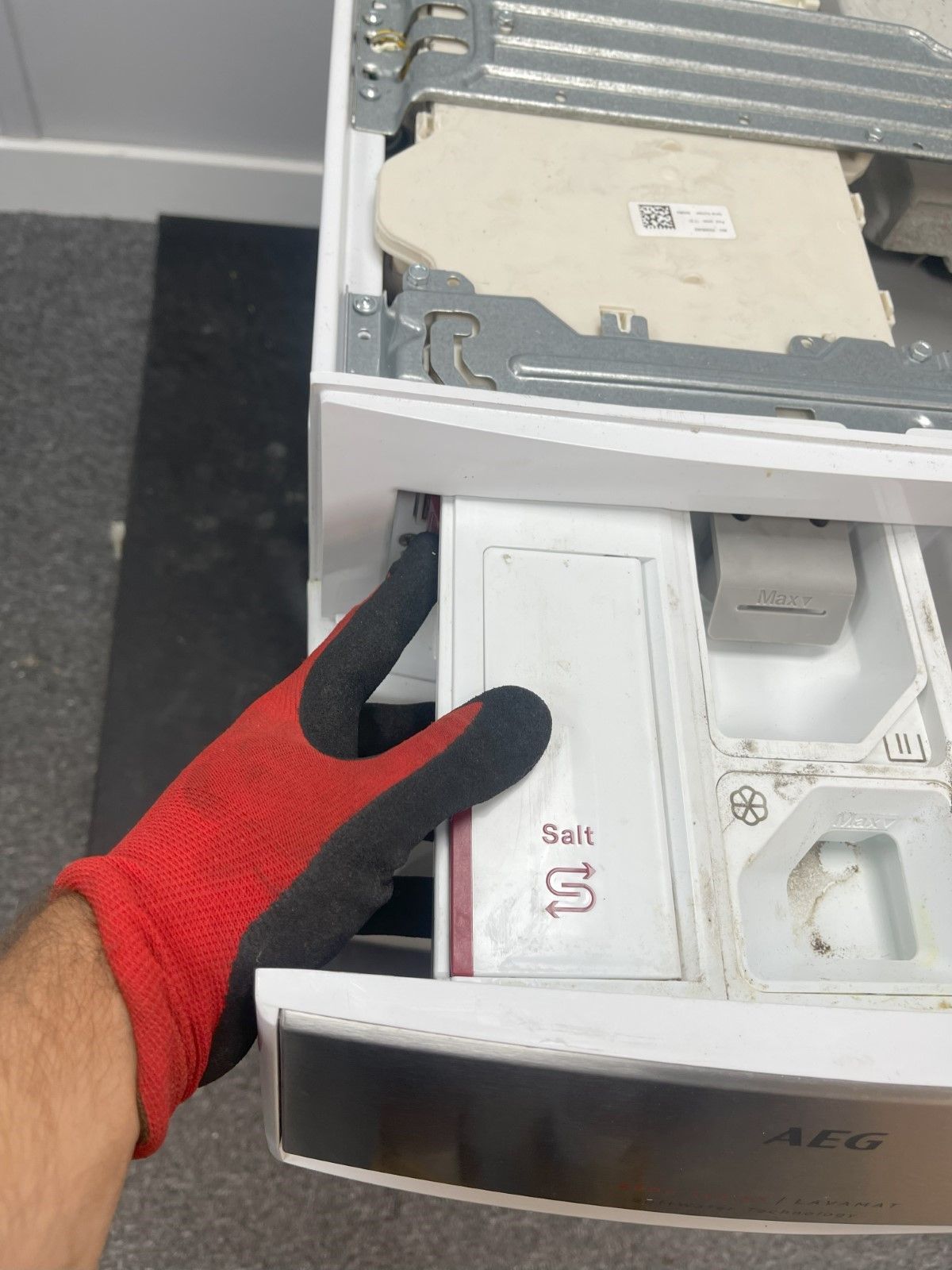

1. Nyissa ki a mosószeradagoló fiókot, és nyomja meg a fiók hátsó bal oldalán található fület a mosószeradagoló fiók kioldásához

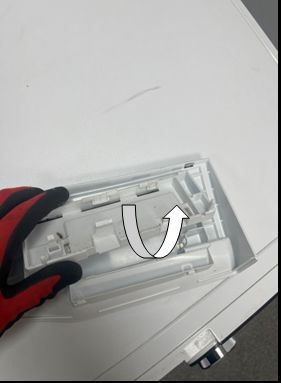

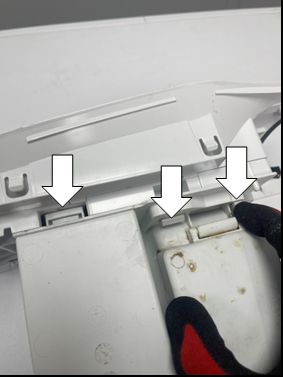

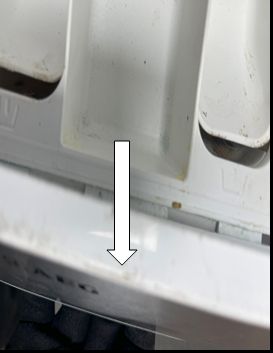

2. A mosószerfiók alján lévő három csatot oldja ki a fiók előlapjának kiengedéséhez, húzza ki az alját a csatok kibillentéséhez, majd húzza ki a fiók előlapjának felső részét. (MEGJEGYZÉS: Újratelepítéskor először a fiók felső részét illessze be, aztán nyomja be a csatokat az alján).

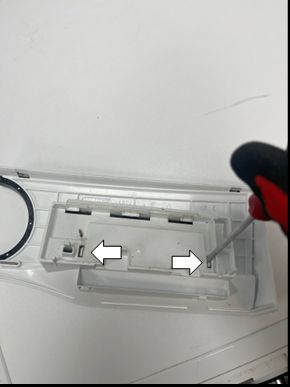

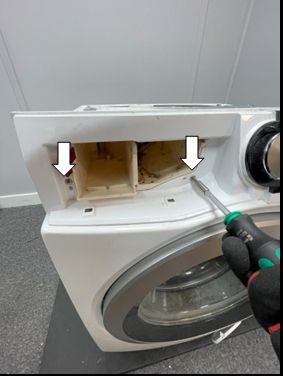

3. Óvatosan használjon egy kis laposfejű csavarhúzót a mosószerfiók elején lévő kapcsok felfeszítéséhez, hogy ki tudja venni a fiók betétjét

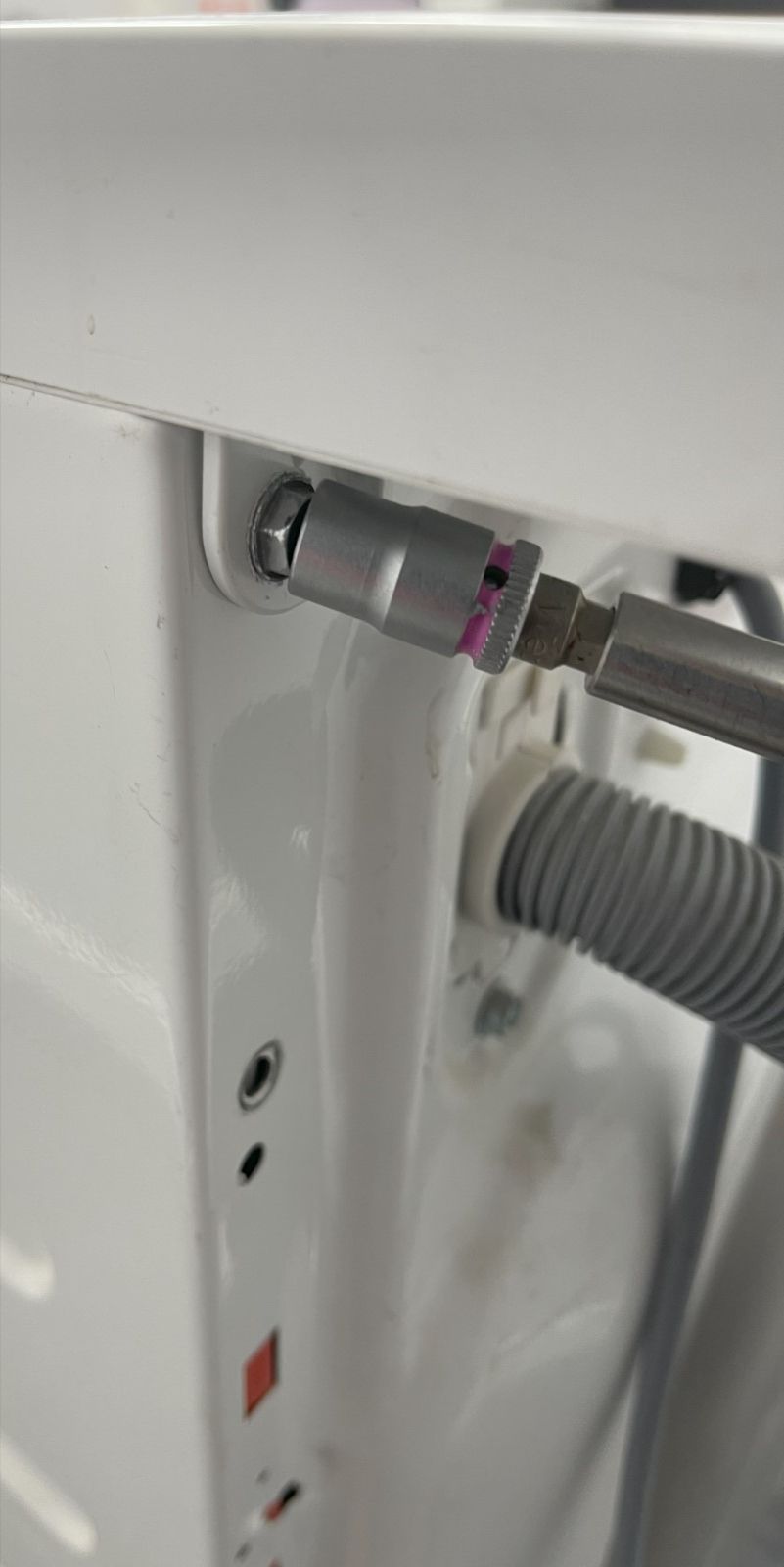

4. Csavarja ki a mosógép fedelének hátulján található két 8mm-es csavart, majd tolja hátra a kioldáshoz.

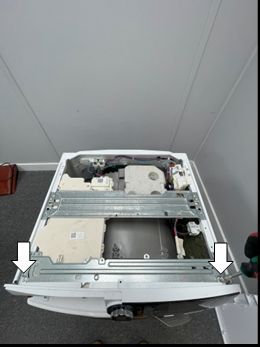

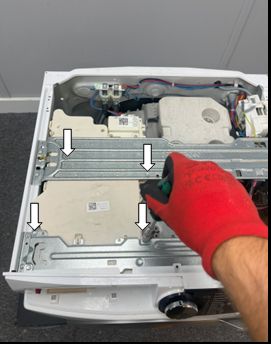

5. Csavarja ki a vízadagoló egységen lévő négy 8 mm-es csavart és a vezérlőpanel tetején lévő két 7 mm-es csavart.

6. Csavarja ki a két PH2 csavart a mosószeradagoló fiók házából.

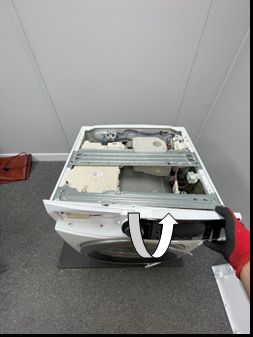

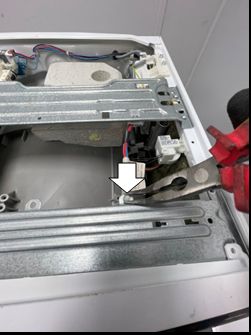

7. Óvatosan engedje el a kábel tartóját. Húzza maga felé a vezérlőpanelt a panel kioldásához.

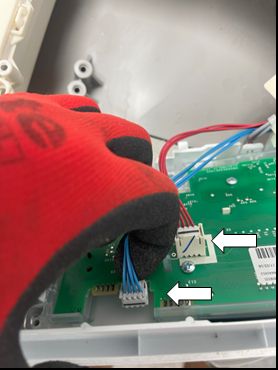

8. Óvatosan válassza szét a felhasználói interfész táblájának két vezetékcsatlakozóját. Ügyeljen arra, hogy ne sérüljenek meg a csatlakozók.

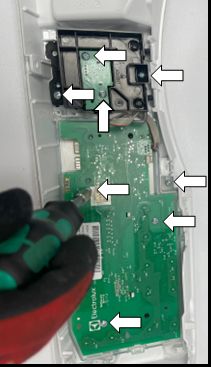

9. Csavarja ki a nyolc PH2 csavart, amelyek a felhasználói felületet a vezérlőpanelhez rögzítik.

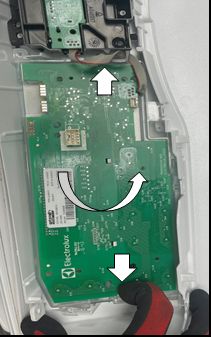

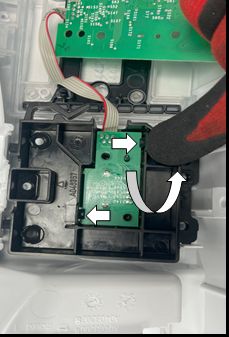

10. Oldja ki a felhasználói felület tábláját és a választókapcsolót rögzítő csipeszeket, hogy eltávolítsa a felhasználói felület tábláját a vezérlőpanelről. (MEGJEGYZÉS: Újratelepítéskor győződjön meg arról, hogy a felhasználói felület tüskéi helyesen kerüljenek vissza a kijelölt részekbe, és ne sérüljenek meg).

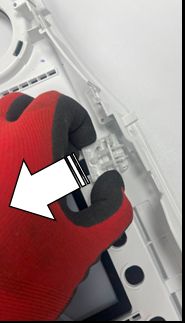

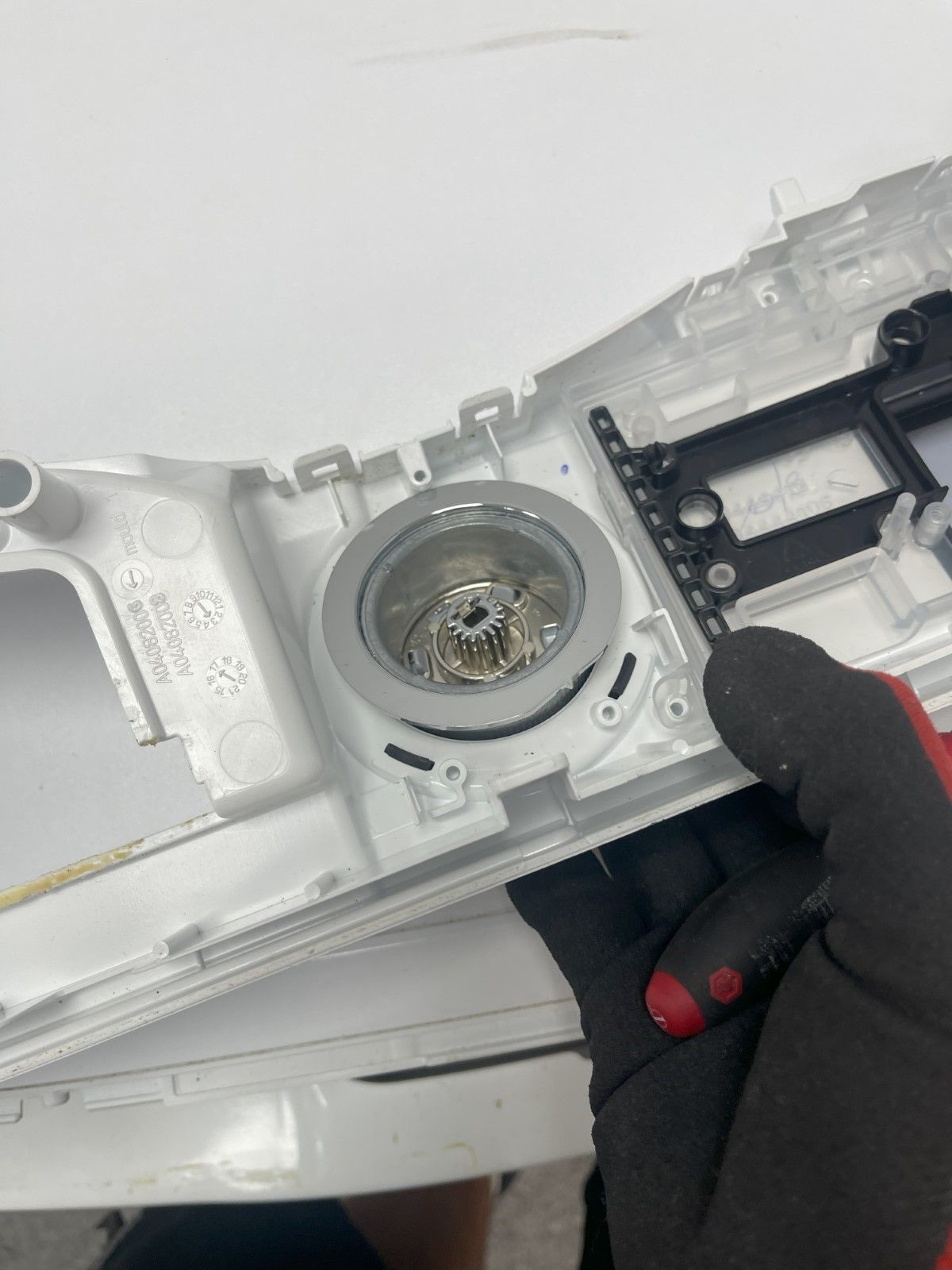

11. Óvatosan nyissa ki a vezérlőgomb tartóját rögzítő csipeszeket a vezérlőgomb kioldásához.

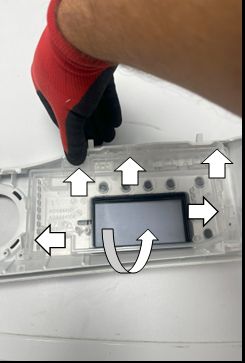

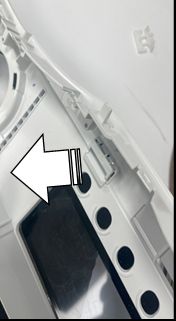

12. Emelje ki az érintővezérlés támasztékát, és óvatosan oldja ki a rögzítőkapcsokat a vezérlőpanel szórólapja körül, hogy az eltávolítható legyen a vezérlőpaneltől.

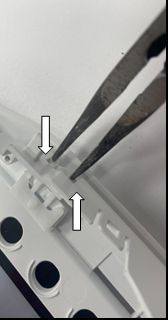

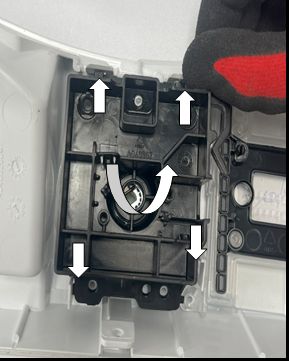

13. Engedje el a be/kikapcsoló gomb tartójának mindkét oldalán lévő két rögzítőkapcsot, majd tolja felfelé a vezérlőpanelbe való kioldáshoz. Ezután nyomja be a be/kikapcsoló gombot a vezérlőpanelbe annak eltávolításához.

14. Összeszereléskor ismételje meg a lépéseket fordított sorrendben.
